工事担任者総合通信過去問解説

令和4年第1回電気通信技術の基礎　問1-2

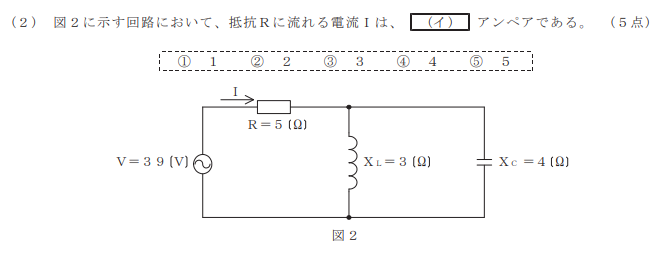

直並列交流回路の合成インピーダンス求めて電流値出す問題。

直列交流回路の合成インピーダンス

Ｚ＾２＝Ｒ＾２＋（ＸＬ－ＸＣ）＾２

並列交流回路の合成インピーダンス、逆数の和の逆数です。

（１/Ｚ）＾２＝（１/Ｒ）＾２＋（１/ＸＬ－１/ＸＣ）＾２

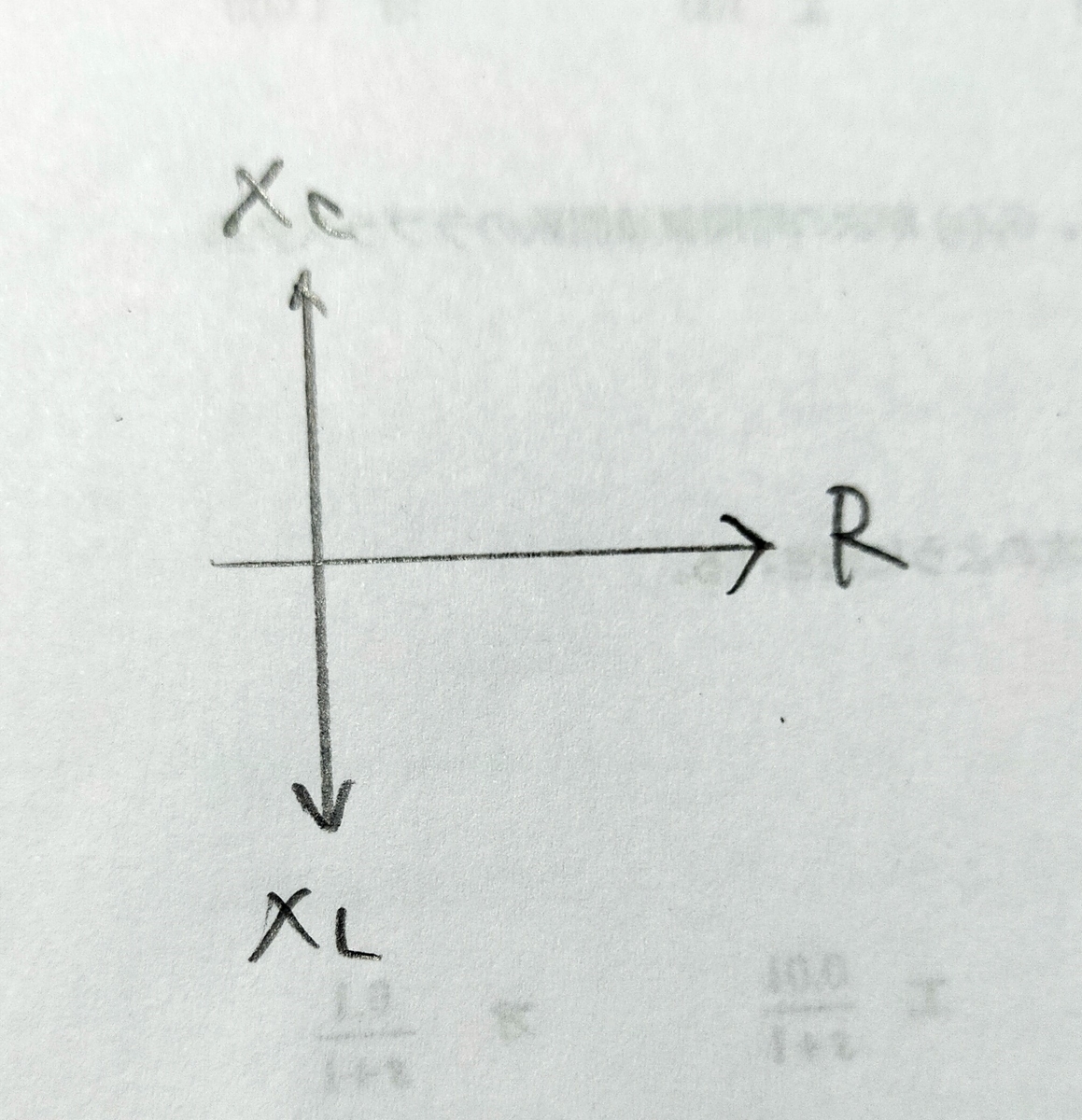

なんでＸＬ－ＸＣかって言うと

まあこういうことです（説明雑すぎｗ

問題文の交流回路は直並列回路なので（ピタゴラスの定理）

Z＾2＝５＾2＋１/（１/３－１/４）＾2

 　  ＝５＾2+１２＾2

　　＝２５＋１４４

       ＝１６９

なので

    Z ＝１３（Ω）

 あとはオームの法則

　I＝V/Z

　 =３（A）

（細かいこと言うとインピーダンスはベクトル量なので頭にドットつける。）

工事担任者総合通信過去問解説

令和4年第1回電気通信の基礎　問1-1

工事担任者令和4年第1回目試験の問題と解答が公開されましたね。

実は私も今回総合通信の試験受けまして、自己採点で理論８３，技術92、法規８０との結果になりました。無事免状もらえそうです。

対象回路の問題です。類似問題は平成30年の第1回試験にもありました。

点Ａ点Ｂ点Ｃは対象回路の中点なので電位差がなく、電流が流れません。Ａ－Ｂ間、Ｂ－Ｃ間の抵抗は切り離すことができます。

上の回路は抵抗Ｒが4つ直列につながっていて抵抗値は4Ｒ

真ん中の回路は抵抗Ｒが２つ直列につながっていて抵抗値は２Ｒ

下の回路は抵抗Ｒが4つ直列につながっていて抵抗値は4Ｒ

全体として3つの回路の並列回路になります。

並列回路の抵抗値の求め方は、抵抗の逆数の和の逆数、

1/(1/4R+1/2R+1/4R)=R

a-b間の抵抗はＲ＋Ｒ＝２Ｒで8Ωになります。

工事担任者総合通信過去問解説

令和3年第2回電気通信の基礎　問1（１）

工事担任者の資格勉強してた時、「基礎」部分の問題解説してるサイトがあまりなかったような気がします。

自分は電気系の資格勉強たくさんしてきたのでそんなに苦手意識はなかったけれど、テキスト読んでも「これじゃわからんだろう」っていうような雑な解説しかしてなかったし。

「苦手意識はない」とはいえ使っていないとどんどん忘れて行ってしまうので、ボケ防止もかねて過去問解説などしてみたいと思います。

何分私も発展途上なので間違った解説などしていたらご容赦を。遠慮なく指摘していただけると助かります。

電気回路苦手な人は捨て問にしてる人も多いかも？配点大きいので少しあがいてみましょうか？

問題の回路図ちょっと書き換えてみます。

図中のａーｄ間には76Ｖの電圧がかかり、８Ａの電流が流れています。

ａ－ｂ間には３Ωｘ８Ａ＝２４Ｖ（オームの法則）

ｃ－ｄ間には２Ωｘ８Ａ＝１６Ｖ　の電圧がかかっています。

ｂ－ｃ間は・・？

７６Ｖ－２４Ｖ－１６Ｖ＝３６Ｖ　です。

ｂ－ｃ間には上から下に３６Ｖ電圧かかってますが（電位差とか考えるとほんとは違うけどここではそういうことにしておく）、Ｒ２のある右側の線路には逆向きの１２Ｖの電源接続されてますので

３６Ｖ－１２Ｖ＝２４Ｖ

になります。

問題文よりＲ２のある線路を流れる電流は４Ａですので、

Ｒ２＝２４Ｖ/４Ａ＝６Ω

答え③になります。

電流と抵抗が与えられたら掛けて電圧求めたりするとなんかヒラメクかもしれないですね。

消防設備士甲種1類受けてきました

2021年10月16日、神奈川県午後の部で消防設備士甲種1類の試験受けてきました。こちらの試験、問題の会場持ち出しが一切禁止されています。故に資格試験によくある過去問題集の類が一切なく、他の類（４とか６とか）と比べて受験者が少ないので参考書にも良いものがありません。

今まで誰かが書いてくれた５ｃｈやらブログ記事など参考に勉強してきましたが、恩返しの意味も込めて今日の試験問題公開したいと思います（と言っても鑑定と製図の問題だけですが）。

鑑定問題

問題１

消防設備の写真から名称を選択肢（10個くらいあった）から選び、検定対象か否か○×つける問題。

①閉鎖型スプリンクラーヘッド

②開閉バルブ（屋内消火栓の）

③一斉開放弁

④開放型スプリンクラーヘッド

開放型が検定対象か否か散々迷った挙句〇にしてしまいました＾＾；

問題2

流水検知装置の部品名を記述する問題。逆止弁とリターティングチャンバーの間の仕切弁が常時開なのは何故か聞かれた。

A圧力スイッチ

Bリタ―ディングチャンバー

C理由・・圧力を常時監視するため？

問題３補助散水栓の中身の写真から、収納箱に書いてある名称、設置間隔、放水量答える問題。

名称：消火用散水栓（補助散水栓って書いてしまった）

間隔：15ｍ

放水量：６０/min

問題4管接手の写真から名称答える問題。

①エルボ

②クロス

③レジューサー

④ブッシング

問題5工場に設置されている屋内消火栓の放水試験に関する問題。圧力範囲とか、ピトーゲージの位置とか。

①1号なので0.17~0.7Mpa

②D/2

製図問題

問題1下図のような形の幅0.6m高さ0.5mの梁（赤い線）が入った放射区域に散水半径2.3mのスプリンクラーヘッドを何個設置するかっていう問題。設置間隔は3.25mだよねえ・・この問題は完全に落としました＾＾；

問題2屋内消火栓の全揚程などを求める問題です。与えられているのは放水圧力と放水量、管路摩擦損失水頭、弁、継ぎ手の摩擦損失水頭（！）図から管路呼び径と落差。

落ち着いて考えればそんなに難しくない・・ハズ。

忘れないうちに、自分の復習の意味もかねて消防設備士甲種1類筆記試験問題上げました。誰かのお役に立てれば幸いです。
